FREUDENSTADT

This is optimal choice for the Endorphin builders - the complete kit of drivers all in one box.

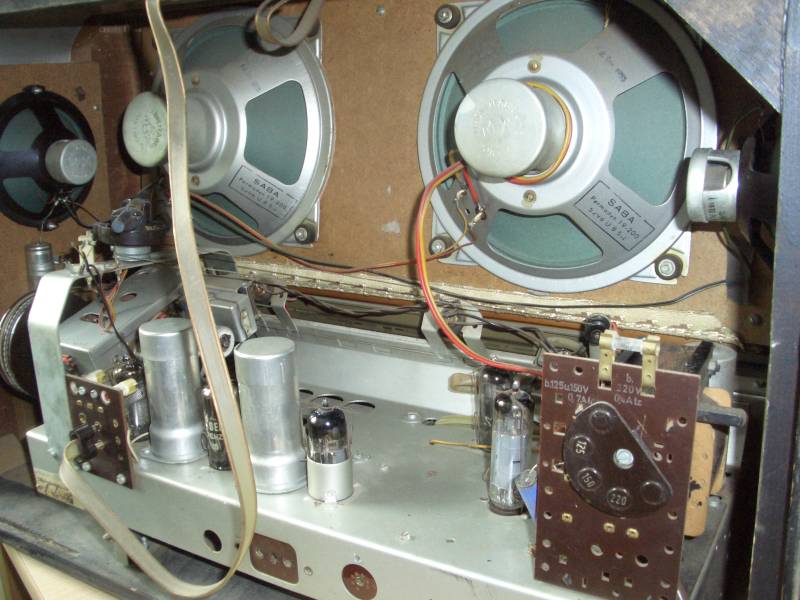

Fr 6-3d

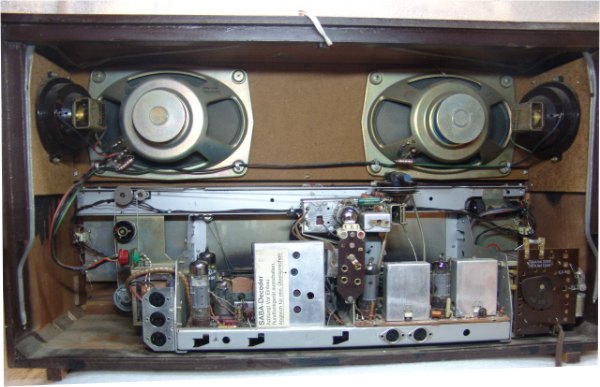

To my surprise there is another variant Freudenstadt FD16 - with "wrong" midrange drivers. Not round and not alnico.



Freudenstadt FD16

Freudenstadt FD16

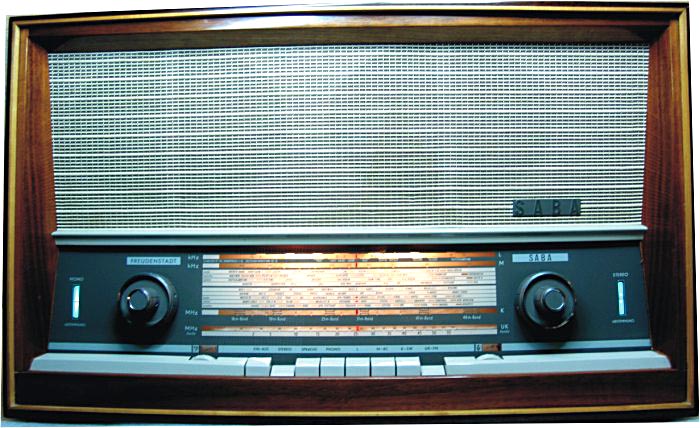

SABA Freudenstadt 14
Voll-Stereo Röhrenradio
aus der guten alten Zeit....ca 1963-64

natürlich Nichtraucherhaushalt.....FUNKTIONSFÄHIG !

Ganz selten: Dieses Radio hat 2
Magische Augen und Empfängt UKW in Stereo

Wunderschönes Röhren Radio: Gehäuse  Dunkel-Hochglanz poliert. Gut erhalten. Dieses Gerät ist sehr selten, denn es ist der erste SABA Freudenstadt den es mit Stereodecoder gab, und dabei in Anlehnung an den Freiburg 14 ist dies der einzigste SABA Freudenstadt mit 2 Magischen Augen!! (wie auch der Freiburg 14)
PS: 98% aller SABA Freudenstadt 14 wurden ohne Stereo-Decoder ausgeliefert. Man konnte diesen nachrüsten.
Dieser hier hat den SABA Stereo Decoder E16  - Der Stereo-FM Empfang ist einwandfrei.

Zustand: Funktionen o.k. Alle Regler in Ordnung, Gehäuse bis auf ein paar kleine Kratzer, Stößerechen in  Ordnung, seitlich oben wurde mal ausgebessert.

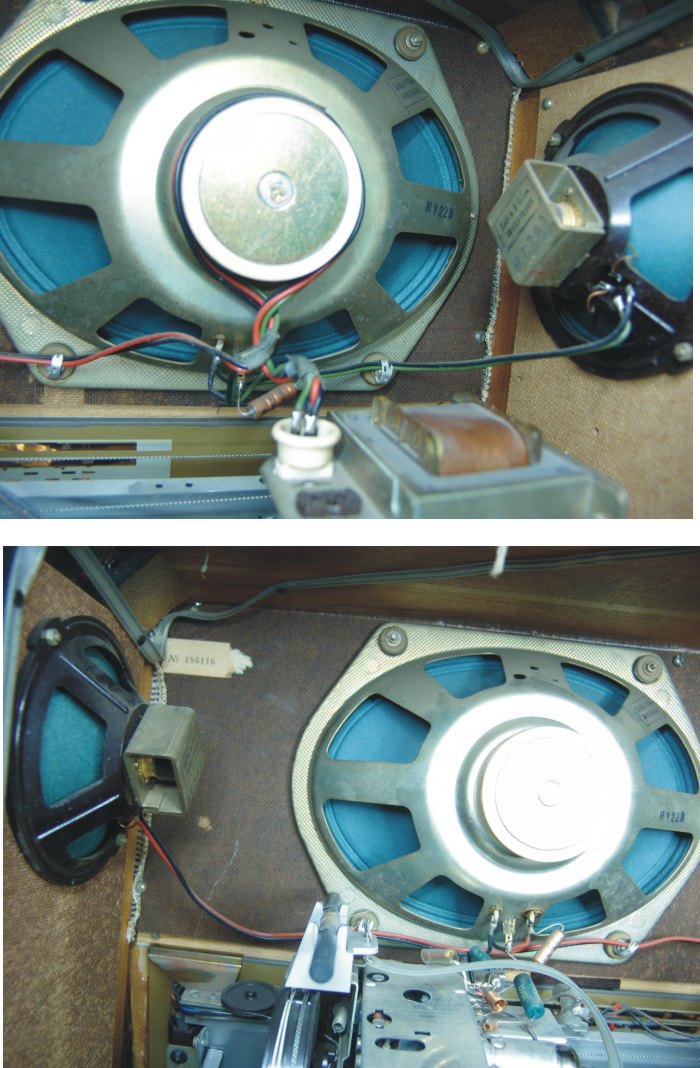

Technik: Typisch ausgeklügelte NF-Schaltung von SABA mit 3-fach angezapftem Lautstärke-Regler und Bass- und Höhenregler. Großzügig Dimensionierte Ausgangsübertrager. 4 Alnico Lautsprecher 110 oder 220V,  2Endstufen mit der ELL80 12 Röhrenfunktionen: Röhren: ECC85, ECH81, EBF89, ECC83, ELL80, EM84, EM84 Anschlußmöglichkeiten  für  CD Player, Tonband, I-Pod, MP 3 usw......  Anschluss für extra Stereo Lautsprecher hinten, Eingang für Plattenspieler  auch in DIN (Adapter gibts überall)
Stereo-Balance Regler hinten
Maße: 61x37x24cm



Freudenstadt 15M

(15 M) StereoLand: Deutschland / Germany Hersteller: SABA
Jahr: 1964 Typ: Rundfunkempfänger (Radio oder Tuner)Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. ID = 87703 zurück | Trefferliste | vor | Neue Suche Techn.Unterlagen: 8 (Für Mitglieder) Prinzip Superhet allgemein; ZF 460 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Anzahl Kreise 6 Kreis(e) AM; 11 FM-Kreis(e)
Wellenbereiche Langwelle, Mittelwelle, Kurzwelle und UKW.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Betriebsart/Volt Wechselstromspeisung / 110/220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Lautsprecher 4 Lautsprecher4 built-in loudspeakers of any principle.
4 haut-parleurs.
4 Lautsprecher, meist permanentdynamisch. Mischformen sind möglich - z.B. für Hochtöner. Diese Daten finden Sie eventuell in den Bemerkungen zum Gerät. / 14 W
www radiomuseum org Model: Freudenstadt 15M (15 M) Stereo Material Gerät mit HolzgehäuseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Form Tischgerät, Tasten oder Druckknöpfe.
Abmessungen (BHT) 610 x 375 x 240 mm / 24 x 14.8 x 9.4 inch
Röhren 7: ECC85     (Mehr für Mitglieder)
Transistoren 1
Bemerkung Transistor: AF126; Dioden: 2× AA119.
Technische Daten wie Freudenstadt 15 Stereo, jedoch Wellenbereich KW 5,94-6,25 MHz (49-m-Band). Balanceregler von der Rückseite zu bedienen.
Nettogewicht 13 kg / 458.6 oz
Sammlerpreise 44 Sammlerpreise
Literatur/Schema -- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.




Freudenstadt 14

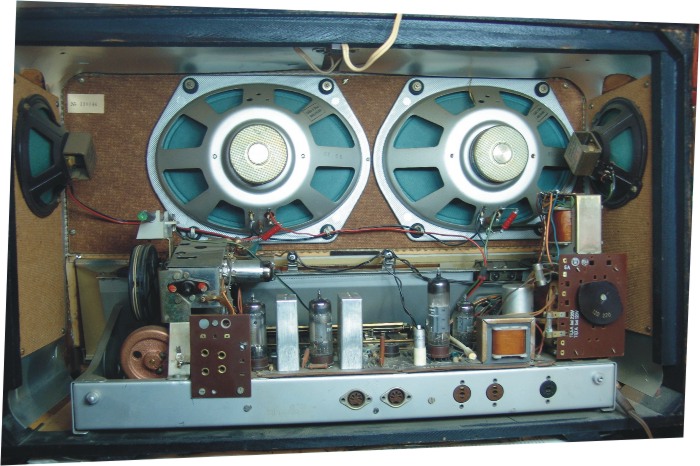

Freudenstadt 12 (not alnico magnets on midbass (very good though)

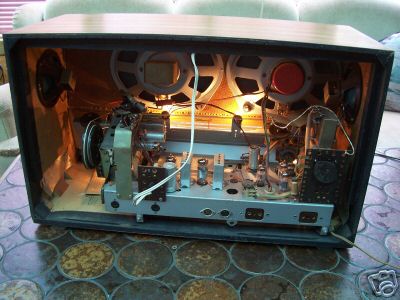

Freudenstadt 217F

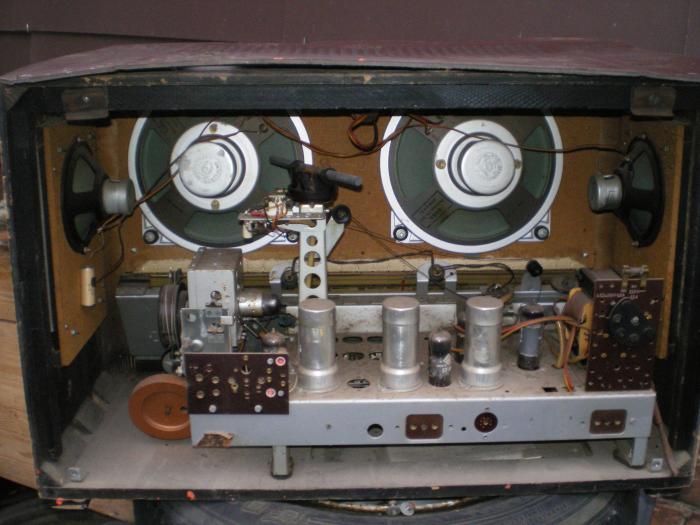

Freudenstadt W5
